產品特性
消聲器是一種能阻礙聲音傳播而讓氣流通過的、防止空氣動力性噪聲的主要設備。本公司生產的消聲器系列適用于鍋爐蒸汽、加熱爐、烘爐開工時管道排汽放空消聲，并適用于其它氣體（如空氣過熱蒸汽、飽和蒸汽、氮、氧及空壓機、風機的多余氣體等）排放消聲。產品經廣大用戶使用證明，消聲效果好，消聲量可達30dB(A)以上，完全符合國家《工業企業噪聲》衛生標準。

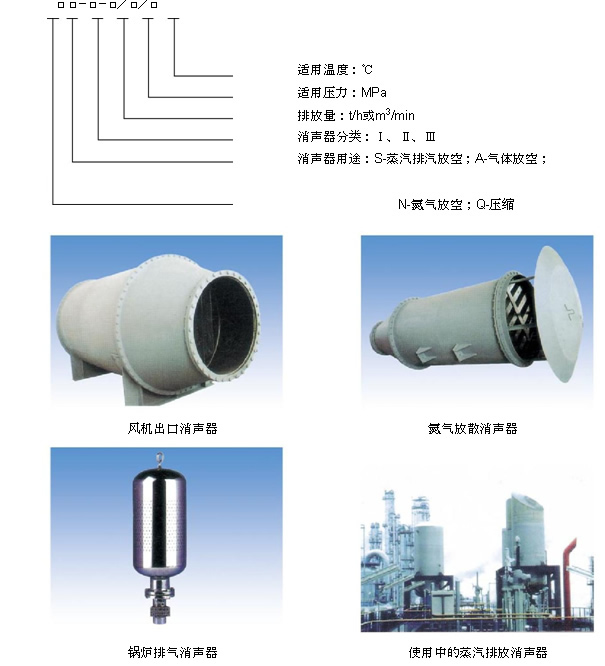

型號標注
產品規格、性能及尺寸

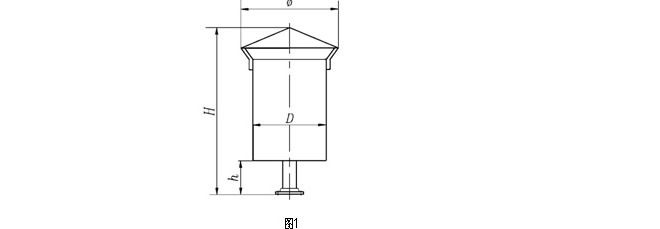

CJS-I型蒸汽排汽消聲器（見圖1、表1）
|
型號 |
排放流量
t/h |
適用壓力
MPa |
外形尺寸 |
|
DN |
H |
h |
ф |
D |
|
CJS-I-1/1.3 |
1
2
4
6
8
10
16 |
≤1.3 |
32 |
730 |
100 |
300 |
159 |
|
CJS-I-2/1.3 |
50 |
770 |
100 |
350 |
219 |
|
CJS-I-4/1.3 |
65 |
1140 |
150 |
450 |
298 |
|
CJS-I-6/1.3 |
80 |
1250 |
150 |
500 |
351 |
|
CJS-I-8/1.3 |
100 |
1365 |
150 |
520 |
377 |
|
CJS-I-10/1.3 |
125 |
1625 |
150 |
600 |
426 |
|
CJS-I-16/1.3 |
150 |
1790 |
150 |
700 |
498 |
說明：(1)本系列消聲器額定排放流量按1.3MPa設計，如排汽壓力為0.8MPa選用消聲器應比排放管徑小一級；排汽壓力 為2.0MPa，消聲器應比排放管徑大一級選用。
(2)本系列消聲器消聲量可達35dB(A)。
(3)本系列消聲器接管法蘭標準按HG20592-1997，PN2.5。

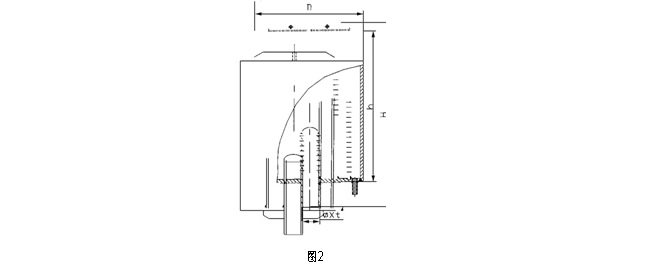

CJS-II型蒸汽排汽消聲器（見圖2、表2)
|
型號 |
排放流量
t/h |
適用壓力
MPa |
外形尺寸 |
|
ф×t |
H |
h |
D |
|
CJS-II-2/1.3 |
2 |
0.98~1.27 |
Ф45×3 |
765 |
600 |
410 |
|
CJS-II-3/1.3 |
3 |
Ф57×3.5 |
425 |
|
CJS-II-5/1.3 |
5 |
Ф76×4 |
500 |
|
CJS-II-15/1.3 |
15 |
Ф108×4 |
1065 |
900 |
630 |
|
CJS-II-20/1.3 |
20 |
Ф133×4 |
1155 |
990 |
740 |
|
CJS-II-30/1.3 |
30 |
Ф159×4.5 |
1265 |
1100 |
880 |
|
CJS-II-35/1.3 |
35 |
Ф219×6 |
1365 |
1200 |
915 |
|
CJS-II-6/3.9 |
6 |
3.42~3.82 |
Ф57×4 |
765 |
600 |
535 |
|
CJS-II-8/3.9 |
8 |
Ф76×4.5 |
965 |
800 |
665 |
|
CJS-II-10/3.9 |
10 |
Ф76×4.5 |
695 |
|
CJS-II-15/3.9 |
15 |
Ф89×5 |
990 |
825 |
825 |
|
CJS-II-20/3.9 |
20 |
3.42~3.82 |
1165 |
1000 |
975 |
|
CJS-II-25/3.9 |
25 |
Ф108×6 |
1465 |
1300 |
990 |
|
CJS-II-30/3.9 |
30 |
Ф133×7 |
1035 |
|
CJS-II-35/3.9 |
35 |
1135 |
|
CJS-II-45/3.9 |
45 |
1685 |
1500 |
1195 |
|
CJS-II-65/3.9 |
65 |
Ф159×8 |
2065 |
1900 |
1375 |

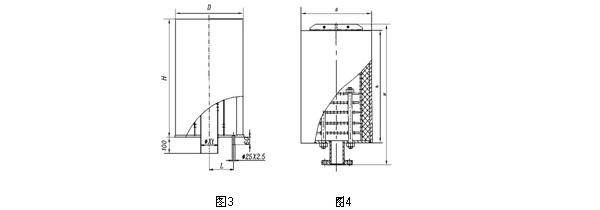

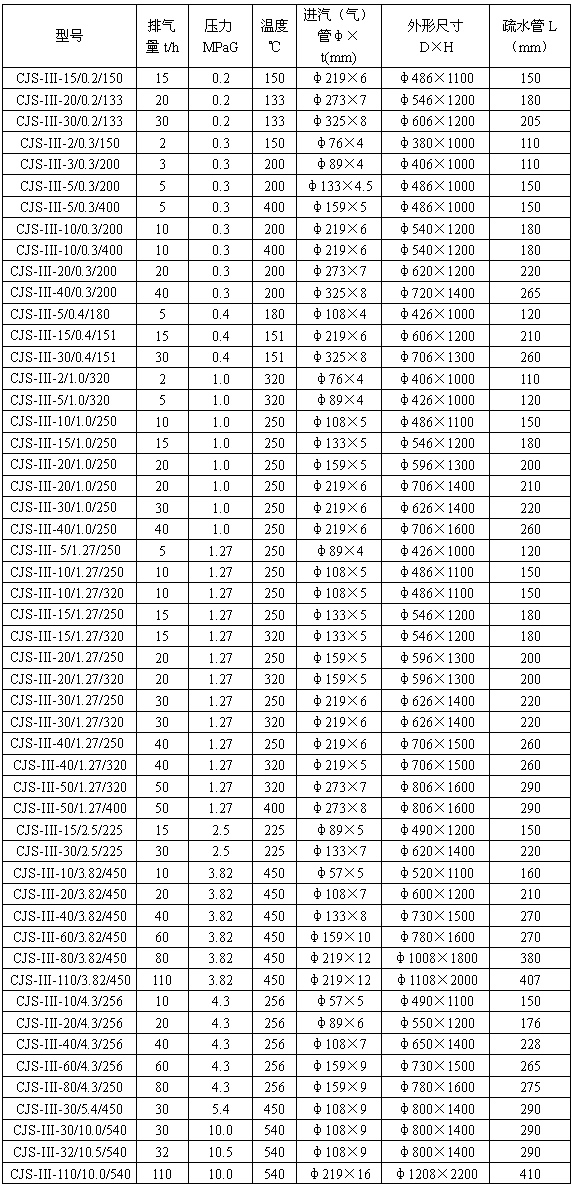

CJS-III型多管蒸汽放空消聲器（見圖3、表3)
CJA型氣體放空消聲器(見圖4、表4) 表4
|
型號 |
風量
m3/h |
適用壓力
MPa |
外形尺寸 |
|
DN |
H |
h |
D |
|
CJA-3/0.8 |
3 |
0.8 |
25 |
630 |
570 |
108 |
|
CJA-6/0.8 |
6 |
40 |
|
CJA-10/0.8 |
10 |
50 |
700 |
640 |
159 |
|
CJA-20/0.8 |
20 |
80 |
800 |
735 |
185 |
|
CJA-40/0.8 |
40 |
100 |
1000 |
930 |
230 |
|
CJA-60/0.8 |
60 |
125 |
260 |
CJQ型壓縮空氣放空消聲器(見圖5、表5)
|
型號 |
風量
m3/h |
適用壓力
MPa |
適用溫度℃ |
消聲量Db(A) |
外形尺寸 |
|
DN |
L |
D |
|
CJA-7/0.8 |
3~7 |
0.8 |
200 |
35 |
40 |
822 |
159 |
|
CJA-10/0.8 |
4~10 |
50 |
886 |
219 |
|
CJA-16/0.8 |
7~16 |
65 |
1237 |
273 |
|
CJA-20/0.8 |
10~23 |
80 |
1371 |
325 |
|
CJA-40/0.8 |
29~66 |
100 |
1511 |
377 |
|
CJA-60/0.8 |
22~73 |
125 |
1781 |
426 |
|
CJA-100/0.8 |
54~123 |
150 |
1952 |
480 |
注：本系列消聲器一般為臥式安裝。
CJN型氮氣放空消聲器(見圖6、表6)
|
|
風量Nm3/h |
適用壓力
MPa |
適用溫度℃ |
消聲量dB（A） |
外形尺寸 |
|
DN |
H |
D |
F |
|
CJN-400/0.6 |
300~500 |
0.6 |
200 |
30 |
50 |
1450 |
300 |
500 |
|
CJN-800/0.6 |
615~1230 |
80 |
1800 |
430 |
580 |
|
CJN-1600/0.6 |
1200~2000 |
100 |
2000 |
580 |
770 |
|
CJN-3200/0.6 |
2700~4500 |
150 |
2500 |
606 |
800 |
|
CJN-6400/0.6 |
4800~8000 |
200 |
2500 |
780 |
1000 |
|
CJN-10000/0.6 |
7500~12500 |
250 |
3000 |
940 |
1200 |
|
CJN-16000/0.6 |
10800~18000 |
300 |
3000 |
1138 |
1400 |
|
CJN-20000/0.6 |
12000~24000 |
350 |
3500 |
1310 |
1700 |
|
CJN-24000/0.6 |
19200~32000 |
400 |
3500 |
1480 |
1700 |
