簡介
呼吸閥是固定在儲罐頂上的通風裝置。以保證罐內壓的正常狀態,防止罐內超壓或超真空使儲罐遭受損壞,也 可減少罐內液體揮發損耗。
根據國家《石油化工設計防火規范》(GB50160-92)的規定:“甲、乙類液體的固定頂罐,應設阻火器和呼吸閥”,而我國呼吸閥產品類型單一,還滿足不了石油化工各部門的需要。為了解決上述問題,我公司研制開發WX型系列新產品。該產品具有類型多,規格齊全、結構緊湊、重量輕、通風量大、泄漏小等優點。產品有單呼閥、單吸閥、呼吸閥,各種結構型式均可與阻火器組合構造,也可配制所需的接管。

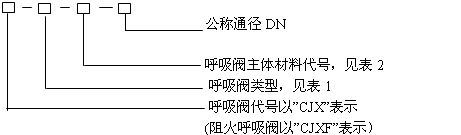

代號說明
1、呼吸閥代號以CJX表示,CJXF為阻火呼吸閥代號。
2、呼吸閥類型代號以吸入和呼出口有否接管來分類,共8種,見表1
代號 |
類型 |
代號 |
類型 |
CJX1 |
呼吸閥 |
CJXF1 |
阻火呼吸閥 |
CJX2 |
帶雙接管呼吸閥 |
CJXF2 |
帶雙接管阻火呼吸閥 |
CJX3 |
帶吸入接管呼吸閥 |
CJXF3 |
帶吸入接管阻火呼吸閥 |
CJX4 |
帶呼出接管呼吸閥 |
CJXF4 |
帶呼出接管阻火呼吸閥 |
CJX5 |
單呼閥 |
CJXF5 |
阻火單呼閥 |
CJX6 |
單吸閥 |
CJXF6 |
阻火單吸閥 |
CJX7 |
帶接管呼出閥 |
CJXF7 |
帶接管阻火呼出閥 |
CJX8 |
帶接管吸入閥 |
CJXF8 |
帶接管阻火吸入閥 |
3、表示主體材料見表2
代號 |
主體材料 |
閥盤和閥座 |
閥密封件 |
I |
ZG200-400 |
0Cr19Ni9 |
F4 |
II |
ZG0Cr18Ni9 |
和主體材料相同 |
III |
ZG0Cr18Ni9Ti |
IV |
ZG0Cr18Ni12Mo2Ti |
V |
ZA1si7Mg |
標志意義
操作壓力和使用環境溫度
呼出壓力:B、+980Pa C、+1750Pa D、+4KPa E、+18KPa
呼入壓力:B、-295Pa C、-295Pa D、-0.5KPa(操作壓力指標也可以由用戶指定) 使用環境溫度:-30℃~60℃
工作介質
汽油、煤油、柴油、芳烴、硫、空氣等,或其他石油化工物料,阻火類別的選用“HGJ21-89”進行,選IIA或 IIB級由用戶指定。
制造和檢驗標準
參照“SY7511-87”“GB5908-86”等標準進行制造和驗收。 注:法蘭連接采用HG20592-97,PN1.0MPa,也可以根據用戶需要,按HGJ、JB、ANSI-B16.5、JIS等其它標準進行制造。
CJX
1型呼吸閥 CJXF
1型阻火呼吸閥 CJX
2型帶雙接管呼吸閥 CJX2F
2帶雙接管阻火呼吸閥

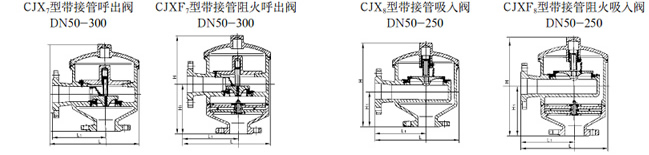

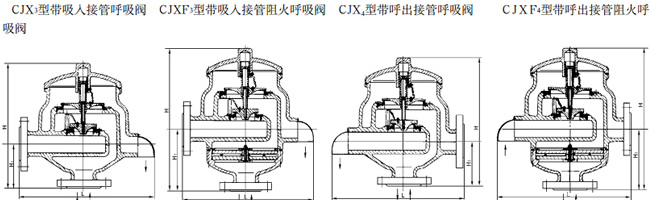

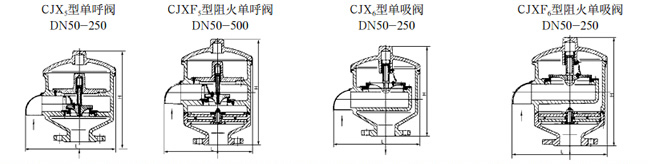

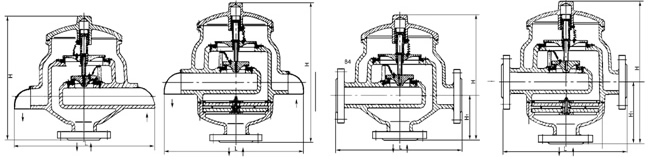

DN50-400 DN50-400 DN50-250 DN50-250
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
H |
280 |
430 |
430 |
530 |
630 |
740 |
820 |
940 |
350 |
500 |
600 |
600 |
700 |
820 |
900 |
1020 |
L |
300 |
450 |
450 |
650 |
850 |
1000 |
1100 |
1250 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
280 |
430 |
430 |
530 |
630 |
740 |
350 |
500 |
500 |
600 |
700 |
820 |
H1 |
110 |
180 |
180 |
220 |
260 |
320 |
180 |
250 |
250 |
290 |
330 |
400 |
L |
320 |
450 |
450 |
620 |
800 |
850 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
280 |
430 |
430 |
530 |
630 |
740 |
350 |
500 |
500 |
600 |
700 |
820 |
H1 |
110 |
180 |
180 |
220 |
260 |
320 |
180 |
250 |
250 |
290 |
330 |
400 |
L |
310 |
450 |
450 |
635 |
800 |
950 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
280 |
430 |
430 |
530 |
630 |
740 |
350 |
500 |
500 |
600 |
700 |
820 |
H1 |
110 |
180 |
180 |
220 |
260 |
320 |
180 |
250 |
250 |
290 |
330 |
400 |
L |
310 |
450 |
450 |
635 |
800 |
950 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
H |
250 |
400 |
400 |
470 |
550 |
620 |
|
|
|
320 |
470 |
470 |
540 |
620 |
700 |
780 |
900 |
1100 |
L |
290 |
420 |
420 |
535 |
700 |
835 |
950 |
1100 |
1200 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
250 |
400 |
400 |
470 |
550 |
620 |
320 |
470 |
470 |
540 |
620 |
700 |
L |
290 |
420 |
420 |
535 |
700 |
835 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
H |
250 |
400 |
400 |
470 |
550 |
620 |
700 |
320 |
470 |
470 |
540 |
625 |
700 |
780 |
H1 |
110 |
160 |
160 |
200 |
250 |
290 |
320 |
180 |
270 |
270 |
270 |
320 |
370 |
400 |
L |
300 |
420 |
420 |
520 |
650 |
760 |
880 |
L1 |
165 |
250 |
250 |
320 |
400 |
480 |
550 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
250 |
400 |
400 |
470 |
550 |
620 |
320 |
470 |
470 |
540 |
625 |
700 |
H1 |
110 |
160 |
160 |
200 |
250 |
290 |
180 |
230 |
270 |
270 |
320 |
370 |
L |
300 |
420 |
420 |
520 |
650 |
760 |
L1 |
165 |
250 |
250 |
320 |
400 |
480 |

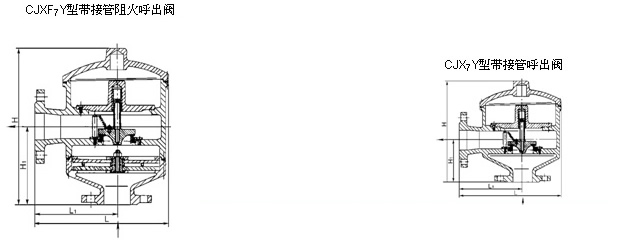

異徑呼吸閥
產品型號 |
進入口徑×呼出口徑 |
H |
H1 |
L |
L2 |
CJX7Y |
DN250×DN300 |
700 |
380 |
760 |
480 |
CJX7Y |
DN80×DN100 |
470 |
270 |
420 |
250 |
CJX7Y |
DN100×DN150 |
480 |
280 |
420 |
250 |
備注 |
“Y”表示時進出口不一致,即異徑。 |
