應用領域
適用于化工、冶金、建筑、糧食加工等行業粉粒體的輸送。
性能特點
● 高效率的輸送:小直徑、高轉速、變螺距的螺旋體設計,確保產品在工作過程中順暢、快速、均勻上料。
● 隨意的布置:輸送機的外殼采用優質無縫鋼管通過法蘭將各段連接為整體,故整體剛性好,無論是水平,還是大傾角均可連續輸送,并可直接與其配套的設備連接固定,無需地基基礎,充分利用空間,移動、拆裝十分方便。
● 良好的潤滑:本公司專有PTM材料少油潤滑滑動瓦加多層迷宮式油封設計以及由油泵,分配器,管路形成的集中潤滑系統,使整機各運動付得到充分潤滑,從而延長了整機的使用壽命。雙重保護,自然更勝一籌。
● 可靠的密封:潤滑密封可靠無滲漏,既無浪費物料,又創造了良好的工作環境,經改良的窺視孔裝置無滲水 和物料泄漏之憂。歷經風雨侵襲卻連續工作,且少有故障發生。
● 多元化的聯接:進、出料口可采用萬向節、布袋、法蘭聯接方式。
● 創新的設計:引進技術生產的專用齒輪減速機,先進合理的設計,結合先進制造工藝和完善的質量保證體 系,使其具有體積小,承載轉矩大、噪音低、不滲油等顯著優點。

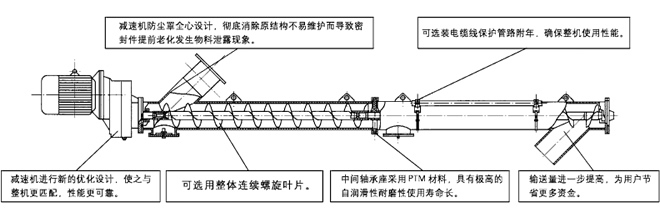

產品結構
技術參數
型號 項目 |
CJLS100 |
CJLS120 |
CJLS140 |
CJLS160 |
CJLS200 |
CJLS250 |
CJLS300 |
CJLS400 |
外殼管直徑 |
Φ108 |
Φ133 |
Φ168 |
Φ194 |
Φ219 |
Φ273 |
Φ325 |
Φ402 |
允許工作角度 |
0~60° |
0~60° |
0~60° |
0~60° |
0~60° |
0~60° |
0~60° |
0~60° |
最大輸送長度 |
8 |
10 |
12 |
14 |
15 |
18 |
20 |
25 |
最大輸送能力(t/h) |
7 |
12 |
17 |
28 |
45 |
70 |
130 |
150 |
電機 |
型號 |
L≤7 |
Y90S-4 |
Y100L1-4 |
Y100L2-4 |
Y132S-4 |
Y132M-4 |
Y160L-6 |
Y160L-4 |
Y180L-4 |
Y180M-4 |
功率kw |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
11 |
15-18.5 |
22 |
型號 |
L>7 |
Y100L1-4 |
Y100L2-4 |
Y112M-4 |
Y132M-6 |
Y160M-6 |
Y180L-6 |
Y180M-4 |
Y180L-4 |
Y180L-4 |
Y200L-4 |
功率kw |
2.2 |
3 |
4 |
7.5 |
11 |
15 |
18.5-00 |
22-30 |
表中參數均可被修改,請?zhí)峁┪镄詤?shù),我們將設計最適合的機型。
