取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，廣泛用于石油、化工、電力等部門的、加熱、換熱，冷卻器也可做為油泵的自封冷卻器。

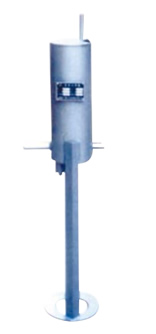

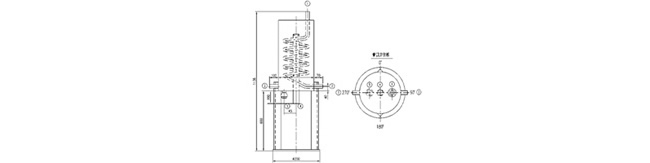

1、單一相取樣冷卻器CJXW-IA
單一相取樣冷卻器主要性能表
|
管
道 |
設計壓力 |
3.92MPa |
殼
程 |
設計壓力 |
常壓 |
|
設計溫度 |
350℃ |
設計溫度 |
60℃ |
|
操作介質 |
/ |
操作介質 |
水 |
|
換熱面積：0.084㎡ |
單一相取樣冷卻器管口說明表
|
項目型號 |
操作介質 |
盤管材質 |
設備開口DN |
|
1 |
2 |
3 |
4 |
5 |
|
CJXW-I-1 |
油品 |
20 |
15 |
15 |
20 |
25 |
G1/2 |
|
CJXW-I-2 |
含硫油品 |
1Cr18Ni9Ti |
15 |
15 |
20 |
25 |
G1/2 |
|
CJXW-I-3 |
油氣 |
20 |
15 |
8 |
20 |
25 |
G1/2 |
|
CJXW-I-4 |
含硫油氣、氫氣 |
1Cr18Ni9Ti |
15 |
8 |
20 |
25 |
G1/2 |
注：CJXW-IA-3、4型開口②上帶Φ8縮口。

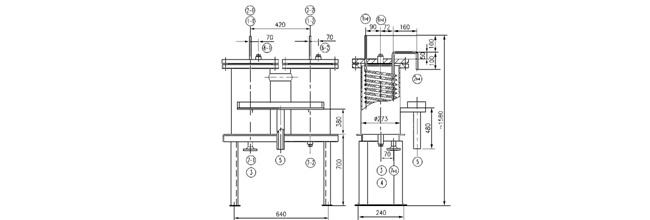

2、雙聯取樣冷卻器CJXW-IB
雙聯取樣冷卻器主要性能表
|
管
道 |
設計壓力 |
0.58MPa |
殼
程 |
設計壓力 |
0.58MPa |
|
設計溫度 |
172℃ |
設計溫度 |
60℃ |
|
操作介質 |
汽、水 |
操作介質 |
水 |
|
換熱面積：1.04m2 |
雙聯取樣冷卻器管口說明表
|
編號 |
名稱 |
數量 |
公稱通徑（mm） |
公稱壓力PN |
備注 |
|
1 |
水蒸汽入口 |
2 |
10 |
|
|
|
2 |
水蒸汽出口 |
2 |
10 |
|
|
|
3 |
冷卻水入口 |
1 |
40 |
2.0 |
|
|
4 |
冷卻水出口 |
1 |
40 |
2.0 |
|
|
5 |
排水口 |
1 |
50 |
|
|
|
6 |
上排空口 |
2 |
G1/2 |
|
帶管塞 |
|
7 |
下排空口 |
2 |
G1/2 |
|
帶管塞 |

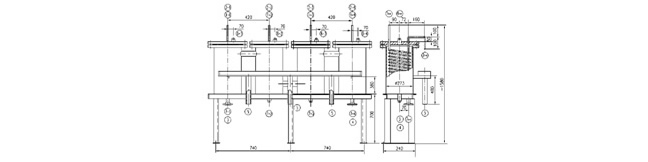

3、四聯取樣冷卻器CJXW-IC
四聯取樣冷卻器主要性能表
|
管
道 |
設計壓力 |
4.62MPa |
殼
程 |
設計壓力 |
0.58MPa |
|
設計溫度 |
275℃ |
設計溫度 |
60℃ |
|
操作介質 |
汽、水 |
操作介質 |
水 |
|
換熱面積：2.08m2 |
四聯取樣冷卻器管口說明表
|
編號 |
名稱 |
數量 |
公稱通徑（mm） |
公稱壓力PN |
備注 |
|
1 |
水蒸汽入口 |
4 |
10 |
|
|
|
2 |
水蒸汽出口 |
4 |
10 |
|
|
|
3 |
冷卻水入口 |
1 |
40 |
2.0 |
|
|
4 |
冷卻水出口 |
1 |
40 |
2.0 |
|
|
5 |
排水口 |
1 |
50 |
|
|
|
6 |
上排空口 |
2 |
G1/2 |
|
帶管塞 |
|
7 |
下排空口 |
2 |
G1/2 |
|
帶管塞 |
