CJG系列罐用噴射式混合器適用范圍廣闊，作為一個依據，可以說，只要用離心泵可以傳送翻轉液體，就可以用這種混合器。主要用于容器、貯存罐和中和池，如油品調合，酸堿中和反應等工藝，實為理想的混合設備。

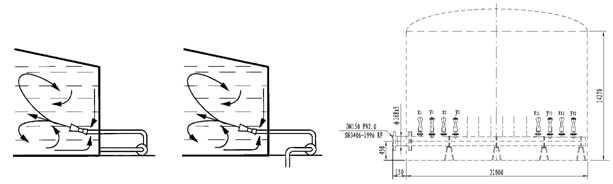

CJG系列罐用噴射式混合器，在大型貯存罐中的作用尤為顯著，其安裝方位如圖所示。

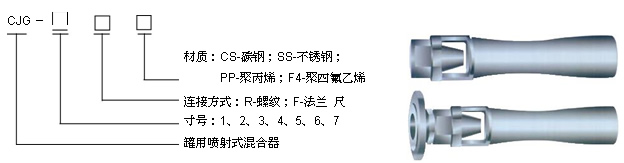

型號標準
產品規格

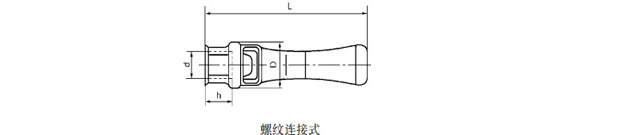

螺紋連接的罐用噴射式混合器
|
項目 |
CJG-1-R |
CJG-2-R |
CJG-3-R |
CJG-4-R |
CJG-5-R |
CJG-6-R |
CJG -7-R |
|
d |
Rc3/4 |
Rcl |
Rc1½ |
Rcl½ |
Rc2 |
Rc3 |
Rc4 |
|
L |
170 |
220 |
265 |
345 |
400 |
520 |
610 |
|
h |
20 |
25 |
24 |
24 |
30 |
33 |
40 |
|
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
注：表中斜線下方尺寸為材質不銹鋼或塑料混合器

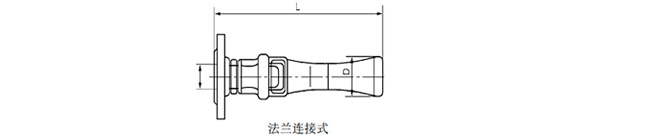

法蘭連接的罐用噴射式混合器
|
項目 |
CJG-1-F |
CJG-2-F |
CJG-3-F |
CJG-4-F |
CJG-5-F |
CJG-6-F |
CJG -7-F |
|
d |
20 |
25 |
40 |
40 |
50 |
80 |
100 |
|
L |
205/170 |
255/220 |
300/265 |
380/345 |
440/400 |
570/495 |
660/610 |
|
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
注：1、無特殊要求，法蘭標準為HG20593-97 PN1.0; 2、表中斜線下方尺寸為不銹鋼或塑料混合器，上方為碳鋼混合器。
產品選型

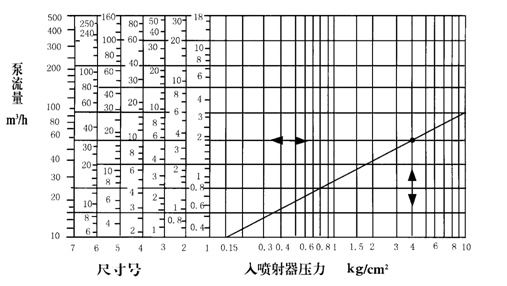

CJG系列罐用噴射式混合器型號和尺寸號的安排十分巧妙，對于一般的工藝要求來說，總能找到理想的混合 器，根據下列功率曲線，您總能得到滿意的答案。
示例：己知：罐直徑：3600mm 罐高度：8m 翻轉泵流量：10m3/h 入混合器壓力：4kg/cm2 翻轉次數：0.5h/次
求解：罐用噴射式混合器的型號。
解：根據功率曲線圖，罐用噴射式混合器型號應選：CJG-4
