煤氣靜態混合器主要用于二種或二種以上氣相燃料的混合，能在很短的距離內迅速達到均勻混合的目的，消除不均勻分層現象。有利于在較短的距離內設置華氏指數，控制儀等。以提高它們對混合燃料特性監控精度的要求。
適用范圍
1、氣相重度變化：0.45～2kg/m3
2、公稱壓力：0.05～＜0.1MPa
3、單體允許阻力損失：≤0.6KPa
SMV型煤氣靜態混合器與常規煤氣混合站混合方式不同特性比較表
|
名稱項目 |
SMV型煤氣靜態混合器 |
常規管道插入相交混合方式 |
旋流片式混合器 |
|
1、阻力 |
小，一般為≤0.6Kpa |
大，一般為1KPa |
大，一般為1~1.5KPa |
|
2、混合均勻點距離 |
近，（離混合點） |
遠，1~3DN |
較遠15~20DN 3~5DN |
|
3、混合程度 |
均勻，無分層現象 |
不均勻，分層現象顯著 |
均勻 |
|
4、混合后熱值波動（以高爐氣焦?fàn)t氣混合為例） |
（1）≤±210KJ/m3 |
(2)≥±418KJ/m3 |
(3)基本同(1) |
|
5、適用對象 |
（1）適用于以熱值指數儀監控嚴的混合站 |
（2）不適合于熱值指數儀的混合站 |
(3)基本同(1) |
|
|
（1）適用于允許阻損小的管系 |
（2）阻損適中管系 |
(3)僅適用于允許阻損大的管系 |
|
6、結構與安裝 |
結構簡單，工廠組合法蘭連接，安裝簡單 |
現場制作，交叉連接安裝焊接麻煩 |
工廠制作，結構較復雜，法蘭連接 |

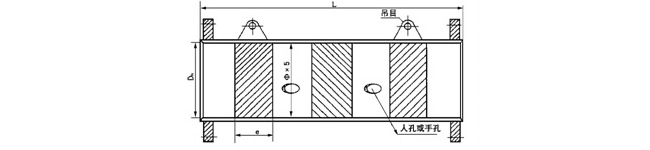

結構尺寸
說明：1、法蘭的公稱壓力選擇PN1.0Mpa、當DN≤1600時按JB81、59尺寸。
2、選擇時：只要公稱直徑前面加CJSMV,如DN400,表示方法為CJSMV-400。
|
DN(mm) |
Ф(mm)x(mm)
（筒體） |
單元長e(mm) |
設備總長L(mm) |
建議總流量Qm3/h |
|
400 |
Ф426х8 |
200 |
1500 |
3600 |
|
500 |
Ф529х8 |
250 |
1500 |
7000 |
|
600 |
Ф630х8 |
300 |
2000 |
12000 |
|
700 |
Ф720х8 |
350 |
2000 |
16600 |
|
800 |
Ф820х8 |
400 |
2500 |
21700 |
|
900 |
Ф920х8 |
450 |
2500 |
32000 |
|
1000 |
Ф1020х8 |
500 |
3000 |
40000 |
|
1200 |
Ф1220х8 |
600 |
3500 |
57000 |
|
1400 |
Ф1420х8 |
700 |
4000 |
88600 |
|
1600 |
Ф1620х10 |
800 |
4500 |
115800 |
|
1800 |
Ф1820х10 |
900 |
5000 |
165000 |
|
2000 |
Ф2020х10 |
1000 |
5500 |
226000 |
|
2200 |
Ф2220х10 |
1100 |
6000 |
273700 |
|
2400 |
Ф2424х12 |
1200 |
6500 |
325700 |
|
2600 |
Ф2624х12 |
1300 |
7000 |
382200 |
|
2800 |
Ф2824х12 |
1400 |
7500 |
443300 |
