靜態混合器是一種沒有運動部件的高效混合設備。除了在石油煉制、化工行業被廣泛
應用外，在醫藥、食品、礦冶、塑料擠出和環保等部門也被廣泛 應用。與攪拌器、
膠體磨、均質機、文氏管等傳統的混合設備相比，具有流程 簡單，結構緊湊、能
耗小、投資少、操作彈性大、不用維修、混合性能好等優 點。凡涉及到液—液，
液—?dú)猓骸蹋瑲狻獨獾幕旌希榛泻停眨?萃取，反應和強化傳熱等
過程，都可以替代傳統的相關設備。 |
 |

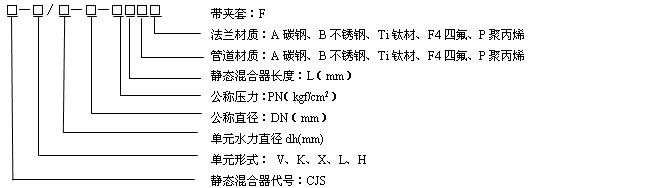

型號標準
靜態混合器的壓力降計算
靜態混合器使用在管路中，它所產生的壓力降并不大。使用靜態混合器的系統壓力比較高時，可忽略靜態混合 器產生的壓力降。如果使用靜態混合器的系統壓力比較低時，就要校核靜態混合器的壓力降。靜態混合器的壓力降 計算方法因混合器的型號不同而不同。有關計算請與我公司技術部聯系。
CJSV型靜態混合器
產品特性
CJSV型單元是由一定規格的波紋板組裝而成的圓柱體，技術特性：最高分散程度為：1-2μm，液-液相及氣-氣相不均勻度系數為：σ X≤1～5%。
產品型號
|
規格 |
DN(mm) |
dh(mm) |
Q(m3/h) |
|
CJSV-2.3/20 |
20 |
2.3 |
0.5-1.2 |
|
CJSV-2.3/25 |
25 |
2.3 |
0.9-1.8 |
|
CJSV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
|
CJSV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
|
CJSV-3.5/50 |
50 |
3.5 |
3.5-7 |
|
CJSV-3.5/65 |
65 |
3.5 |
5-12 |
|
CJSV-5/80 |
80 |
5 |
9-18 |
|
CJSV-5/100 |
100 |
5 |
14-28 |
|
CJSV-5-7/125 |
125 |
5-7 |
24-34 |
|
CJSV-5-7/150 |
150 |
5-7 |
30-60 |
|
規格 |
DN（mm） |
dh(mm) |
Q(m3/h) |
|
CJSV-5-20/200 |
200 |
5-20 |
56-110 |
|
CJSV-5-20/250 |
250 |
5-20 |
88-176 |
|
CJSV-5-30/300 |
300 |
7-30 |
125-250 |
|
CJSV-7-30/350 |
350 |
7-30 |
173-250 |
|
CJSV-7-30/400 |
400 |
7-30 |
226-452 |
|
CJSV-7-30/450 |
450 |
7-30 |
286-572 |
|
CJSV-7-30/500 |
500 |
7-30 |
353-706 |
|
CJSV-7-30/600 |
600 |
7-30 |
505-1010 |
|
CJSV-7-30/1000 |
1000 |
7-30 |
1413-2826 |
|
CJSV-15-30/1200 |
1200 |
15-30 |
1630-3260 |
典型應用
|
汽油調合 柴油調合
油品調和鹽水中和
酸堿中和 煤氣混合 |
 |
