產品特性
CJHP型陶瓷精細過濾器是以多孔陶瓷濾芯為過濾元件的氣、液、固、分離與凈化裝置，具有價格低廉，過濾效率高，易于反吹和連續化運行燈優點，特別適用于強酸、強堿、高溫、高壓介質的精密過濾與分離。
典型應用
液體過濾：
—工業污水，生活廢水處理，自來水澄清，除味和除菌；
—飲料、食品、釀造行業中過濾、除菌，電子、制藥、光學透鏡研磨用高純水制備；
—化工行業：酸、堿性液體過濾，酒精回收等。如各種電解、電鍍液處理、純堿過濾、丙烯晴、粘膠過濾等；
—石油工業中，含油廢水處理、柴油、汽油、航煤過濾、油蠟分離等；
—制藥行業中各種藥水過濾，如青霉素，鏈霉素、針劑等；
氣體過濾
—壓縮空氣中雜質、油過濾；
—啤酒、制藥、釀造行業中無菌空氣設備；
—石化行業中干氣過濾、催化氣體過濾；
—環保行業中高溫煙氣除塵；
—化纖行業中氣體混合與凈化。

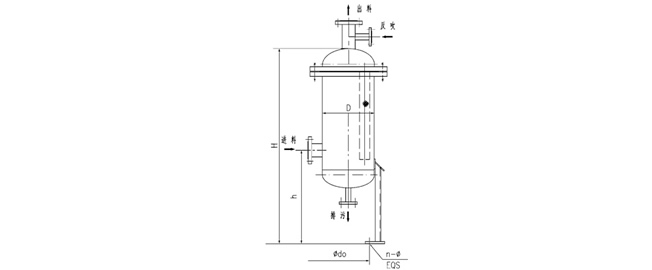

CJHP型陶瓷精細過濾器典型結構與尺寸
|
型號 |
過濾精度μm |
過濾面積m2 |
液體 |
氣體 |
安裝尺寸mm |
|
流量m3/h |
最大工作壓力MPa |
流量m3/h |
最大工作壓力MPa |
D |
h |
H |
d0 |
n-φ |
|
CJHP-0.5 |
0.5 |
10 |
10-20 |
1-6 |
1000-2000 |
1-6 |
φ1000 |
900 |
2550 |
φ940 |
4-φ26 |
|
6.8 |
5-12 |
1-6 |
500-1000 |
1-6 |
φ700 |
850 |
2350 |
φ650 |
3-φ26 |
|
3.9 |
4-6 |
1-4 |
350-700 |
1-4 |
φ500 |
700 |
2100 |
φ450 |
3-φ26 |
|
CJHP-1 |
1 |
10 |
20-30 |
1-6 |
2000-3000 |
1-6 |
φ1000 |
900 |
2550 |
φ940 |
4-φ26 |
|
6.8 |
15-20 |
1-6 |
1000-1500 |
1-6 |
φ700 |
850 |
2350 |
φ650 |
3-φ26 |
|
3.9 |
8-12 |
1-4 |
500-800 |
1-2 |
φ500 |
700 |
2100 |
φ450 |
3-φ26 |
|
CJHP-3 |
3 |
10 |
50-60 |
1-4 |
3000-5000 |
1-4 |
φ1000 |
900 |
2550 |
φ940 |
4-φ26 |
|
6.8 |
25-40 |
1-4 |
1500-2500 |
1-4 |
φ700 |
850 |
2350 |
φ650 |
3-φ26 |
|
3.9 |
10-15 |
1-4 |
800-1200 |
1-4 |
φ500 |
700 |
2100 |
φ450 |
3-φ26 |
|
CJHP-5 |
5 |
10 |
60-80 |
1-4 |
5000-8000 |
1-4 |
φ1000 |
900 |
2550 |
φ940 |
4-φ26 |
|
6.8 |
30-50 |
1-4 |
3000-4000 |
1-2 |
φ700 |
850 |
2350 |
φ650 |
3-φ26 |
|
3.9 |
20-30 |
1-2 |
1500-2500 |
1-2 |
φ500 |
700 |
2100 |
φ450 |
3-φ26 |
|
CJHP-10 |
10 |
10 |
100-150 |
1-4 |
8000-12000 |
1-4 |
φ500 |
900 |
2550 |
φ940 |
4-φ26 |
|
6.8 |
60-80 |
1-4 |
5000-6000 |
1-4 |
φ700 |
850 |
2350 |
φ650 |
3-φ26 |
|
3.9 |
30-50 |
1-2 |
3000-5000 |
1-2 |
φ500 |
700 |
2100 |
φ450 |
3-φ26 |
表：表中液體液量均指水的流量，氣體流量均指標準狀況下空氣流量。
各種濾芯主要技術指數
不銹鋼纖維燒結濾芯
|
絕對過濾精度μm |
厚度mn |
孔隙率% |
納污量mg/cm2 |
平均透氣度L/dm2min |
|
3 |
0.35 |
65 |
6.40 |
9 |
|
5 |
0.34 |
78 |
5.47 |
34 |
|
7 |
0.27 |
72 |
6.47 |
57 |
|
10 |
0.32 |
77 |
7.56 |
100 |
|
15 |
0.37 |
80 |
7.92 |
175 |
|
20 |
0.49 |
81 |
12.44 |
255 |
|
25 |
0.61 |
79 |
19.38 |
320 |
|
30 |
0.63 |
79 |
23.07 |
455 |
|
40 |
0.66 |
77 |
25.96 |
580 |
|
60 |
0.70 |
87 |
33.97 |
1000 |
金屬粉末燒結濾芯
|
過濾精度μm |
孔隙率% |
參數系數m2 |
壁厚mm |
材質 |
|
2~4 |
30~40 |
＞0.5x10-13 |
1~3 |
304、316L、鈦、鎳、蒙耐爾、8-3青銅或錫-10 |
|
4~10 |
30~40 |
＞1.4x10-13 |
1~3 |
|
10~14 |
30~40 |
＞0.4x10-12 |
1~3 |
|
14~20 |
30~40 |
＞1.8x10-12 |
1~3 |
|
20~30 |
30~40 |
＞4.6x10-12 |
1~3 |
|
30~40 |
30~40 |
＞0.9x10-11 |
1~3 |
|
40~60 |
15~40 |
＞55x10-12 |
3~5 |
|
60~80 |
15~40 |
＞85x10-12 |
3~5 |
|
80~100 |
15~40 |
＞12x10-12 |
3~5 |
不銹鋼網燒結濾芯
|
過濾精度µm |
5 |
10 |
20 |
40 |
75 |
100 |
|
氣體滲透性L/min.cm2.Pa |
3.5x10-4 |
7.2x10-4 |
3x10-3 |
7.5x10-3 |
3x10-2 |
≥5x10-2 |
|
材質 |
304、316L、lCr18Ni9Ti、GH30、GH40高溫合金
不銹鋼：≤500；高溫合金：≤900 |
|
使用溫度℃ |
陶瓷濾芯
|
性能
材質 |
氣孔率% |
透氣性
m3cm/m2.h.mmH2O |
抗壓強度
MPa |
耐酸性% |
耐堿性% |
最大壓差
MPa |
耐溫℃ |
過濾精度
μm |
|
剛玉質 |
28-50 |
0.02-20 |
20-100 |
≥98 |
≥98 |
0.8 |
800 |
0.5、1、3、5、10 |
|
石英質 |
30-60 |
0.05-20 |
10-40 |
≥99 |
≥95 |
0.6 |
200 |
線纏繞式濾芯
外徑——φ65mm；內徑——φ29mm；長度——250、500、750、1000mm；
耐壓——0.5Mpa；耐溫——60℃(聚丙烯骨架)、120℃（不銹鋼骨架、棉濾層）、280℃（不銹鋼骨架、玻纖濾層）；過濾精度——0.5、0.8、1、3、5、10、20、30、50、75、100μm.
聚丙烯折疊式濾芯
過濾精度（μm）：0.1、0.2、0.45、1、2、3、5、10、30、60；
耐壓（MPa）：0.4；
最高工作溫度（℃）：80；
最高消毒溫度（℃）：120、0.1Mpa；
尺寸規格：內徑——φ30mm；外徑——φ65mm；
長度——250、500、750、1000mm。
精細過濾器技術參數提交單
|
工程名稱 |
|
|
簡 圖 |
|
設
備 |
擬定型號 |
|
|
擬定材質 |
|
|
最高工作壓力 |
MPa |
|
設計壓力 |
MPa |
|
最高工作溫度 |
℃ |
|
設計溫度 |
℃ |
|
介
質 |
名稱 |
|
|
流量 |
|
|
比重 |
|
|
粘度 |
|
|
濃度 |
|
|
雜質名稱 |
|
|
雜質含量 |
|
接管及開口一覽表 |
|
雜質顆粒大小 |
|
符號 |
公稱直徑 |
公稱壓力 |
密封面型式 |
連接面標準 |
用途 |
|
雜質是否回收 |
|
|
|
|
|
|
|
|
工
藝 |
過濾精度 |
µm |
|
|
|
|
|
|
|
允許壓損 |
|
|
|
|
|
|
|
|
清洗周期 |
|
|
|
|
|
|
|
|
其他 |
|
|
|
|
|
|
|
|
訂貨須知：
1、 精細過濾器種類繁多，參數不盡相同，請正確填寫“精細過濾器技術參數提交單”與我公司技術部聯系，我們將為您設計最合適的過濾器。
2、 本公司生產的精細過濾器接管法蘭可按HG、HGJ、GB、JB/T、SH或ANSI、JIS等標準制造，用戶在訂貨時應在合同中注明法蘭標準及規格。
3、 精細過濾器的進出口壓差是驗證慮件使用情況的重要手段，因此，建議用戶在精細過濾器進出口管系上安裝壓力表，如需遠距離檢測或警報系統，請在訂貨時提出。
4、 除樣本所列產品外，我公司可根據用戶提出要求，提供非標過濾器的設計和制造。
